Produkto profilis:

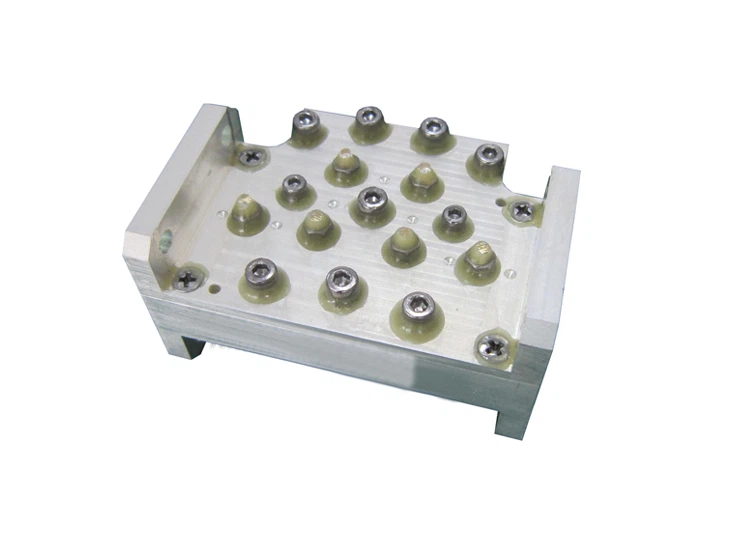

TheKu juostos apibendrintas Čebyševo filtras pasižymi kompaktiška struktūra, mažu įterpimo nuostoliu, didele izoliacija, apibendrinta Chebyshev konstrukcija ir COTM sistema.
Šis filtras yra pažangus elektroninis komponentas, specialiai sukurtas tiksliam dažnio valdymui ir efektyviam signalo filtravimui Ku dažnių diapazone, kuris apima dažnius nuo 12 iki 18 GHz.
Apibendrintas Čebyševo filtras yra plačiai naudojamas palydovinio ryšio sistemose, radarų programose, belaidžiuose tinkluose ir kitose Ku juostos mikrobangų sistemose, kurioms reikalingas tikslus dažnio atsakas su minimaliais įterpimo nuostoliais ir dideliu selektyvumu.
Šio tipo filtrai yra kruopščiai sukonstruoti taip, kad pasižymėtų puikiu našumu, pasiekdamas specifinį pralaidumo dažnių juostos atsaką ir efektyviai slopindamas signalus, esančius už pageidaujamo dažnių diapazono ribų. Jis naudoja apibendrintą Chebyshev projektavimo techniką, kuri leidžia optimizuoti tokius parametrus kaip pralaidumo juostos bangavimas, stabdymo juostos slopinimas ir perėjimo dažnių juostos plotis, remiantis programos reikalavimais.
TheKu juostos apibendrintas Čebyševo filtrasNorint pasiekti norimas filtravimo charakteristikas, naudojamas sujungtų ir paskirstytų elementų derinys. Jame gali būti rezonatorių, induktorių, kondensatorių ir perdavimo linijų, kad būtų sukurtas sudėtingas tinklas, užtikrinantis tikslų dažnio valdymą ir optimalų slopinimą.
Šio filtro pranašumai yra tai, kad jis gali pasiekti staigesnes slinkimo{0}} charakteristikas, palyginti su kitų tipų filtrais, taip pat gebėjimas atlaikyti didesnius galios lygius. Dėl to jis tinkamas programoms, kuriose reikalingas griežtas-iš-bandų atmetimas ir puikus selektyvumas.
Šio filtro konstrukcijoje naudojamos aukštos-kokybės medžiagos ir pažangios gamybos technologijos, užtikrinančios optimalų veikimą ir ilgaamžiškumą. Jis sukurtas taip, kad atlaikytų atšiaurias aplinkos sąlygas, įskaitant temperatūros svyravimus, drėgmę ir elektromagnetinius trukdžius, dažniausiai pasitaikančius Ku juostos programose.
Apibendrinant,Ku juostos apibendrintas Čebyševo filtrasyra labai svarbus Ku juostos mikrobangų sistemų komponentas, reikalaujantis tikslaus signalo filtravimo ir dažnio valdymo. Jo specializuota konstrukcija, pagrįsta Chebyshev technika, leidžia užtikrinti didelį selektyvumą ir efektyvų nepageidaujamų signalų slopinimą. Tvirtas veikimas, ilgaamžiškumas ir atitikimas pramonės standartams šis filtras labai prisideda prie patikimo ir optimalaus palydovinio ryšio sistemų, radarų programų ir belaidžių tinklų, veikiančių Ku dažnių diapazone, veikimo.
Shaanxi Academy of Aerospace Technology Application Co., Ltd. (toliau – SATA) specializuojasi mikrobangų filtrų gamyboje. Savo klientams visame pasaulyje tiekiame įvairių dažnių mikrobangų filtrus, tokius kaip HF, VHF, UHF, L, S, C, X, Ku, Ka, U, E ir W.
SATA mikrobangų filtrai yra įvairių tipų, pvz., LC filtrai, mikrojuostos filtrai, spiraliniai filtrai, bendraašiai filtrai, dielektriniai filtrai, bangolaidiniai filtrai, žemo dažnio
Jei turite klausimų, nedvejodami susisiekite su mumis. Mes visada labai džiaugiamės galėdami suteikti savo klientams geresnę pagalbą ir geresnius sprendimus.
Ypatingos savybės:
● Kompaktiška konstrukcija
● Mažas įterpimo praradimas
● Didelė izoliacija
● Apibendrintas Čebyševo dizainas
● COTM sistema
Techniniai parametrai:
|
Parametras |
Spektaklis |
|
Veikimo dažnis |
11,7 ~ 12,75 GHz |
|
Intra{0}}juostės įterpimo praradimas |
Mažesnis arba lygus 0,3 dB |
|
Ne{0}}už-grupės atmetimas |
Didesnis arba lygus 55 dB @<9.5 GHz |
|
Didesnis arba lygus 65 dB @<13.75 ~ 14.5 GHz |
|
|
VSWR (prievadas) |
Mažesnis arba lygus 1,25:1 |
|
RF sąsaja |
WR-75 |
|
Darbinės temperatūros diapazonas |
-55 laipsniai ~ +85 laipsniai |
|
Matmenys (P*G*A) |
60 mm * 38 mm * 42 mm |
Programos:
● Ryšių sistemos
● Elektroninių ryšių sistemos
● Palydovinio ryšio sistemos
